寄存器分配概览

ART 的优化器（dex2oat / JIT）里，寄存器分配采用 SSA 上的线性扫描（Linear Scan on SSA Form） 这一套路：
先在 SSA 图上做活性分析，构建 LiveInterval，再在线性顺序上做扫描分配，最后在 “Resolve” 阶段把 SSA 形式拆解掉，把寄存器/栈槽信息回填进每条指令。

在实现上主要有三个角色：

• SsaLivenessAnalysis：负责活性分析 / 计算 lifetime position；
• RegisterAllocatorLinearScan：真正的线性扫描分配器，构建 & 分配 LiveInterval；
• RegisterAllocationResolver：在 CFG 上插入 move、布置 spill slot、填充 LocationSummary。

整个过程可以粗略分成两大步：

1. 线性扫描分配：构建活跃区间，分配物理寄存器 / 记录需要 spill 的 interval。
2. 结果回填（Resolve）：根据分配结果确定栈布局，插 parallel move，修正每条指令的 LocationSummary。

---

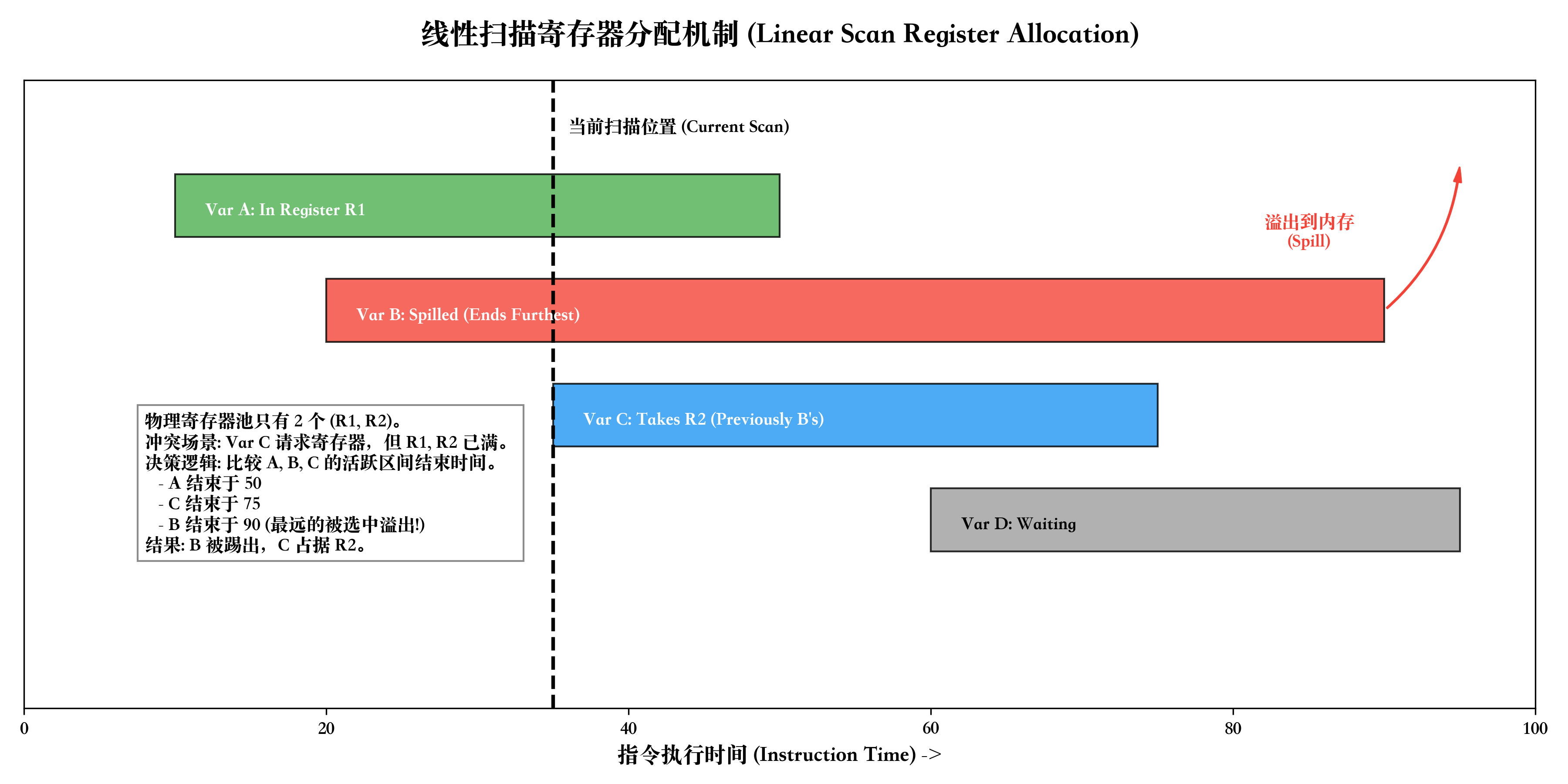

线性扫描

线性扫描（Linear Scan）按“程序执行顺序”处理活跃区间，典型实现维护四个集合：

• unhandled：还没处理的区间；
• active：当前指令位置上 持续活跃 的区间（覆盖当前位置，没有 lifetime hole）；
• inactive：当前指令位置上 暂时不活跃 的区间（有 lifetime hole）；
• handled：已经完全结束的区间。

处理下一个区间 current 时，大致步骤：

1. 更新 active / inactive
   • 把已经结束的 active 区间移到 handled；
   • 对有 lifetime hole 的 active 区间，转到 inactive；
   • 对 inactive 里在当前位置已经结束的移到 handled，重新变得活跃的移回 active。
2. 尝试分配寄存器
   • TryAllocateFreeReg(current)：
     计算每个物理寄存器的 “free until” 位置，如果有寄存器在 current 的整个活跃区间内都空闲，就直接分配给它。
3. 没有空闲寄存器时的牺牲者选择
   • AllocateBlockedReg(current)：
     选择一个寄存器上的 “牺牲者 interval”，比较 下次使用位置：
     • 如果某个 active/inactive 的下次使用比 current 晚，很“冷”，就把它 split + spill，寄存器让给 current；
     • 如果所有已占用区间都比 current 更“热”，说明 current 比较鸡肋，就把 current 自己 spill。

在 SSA 形式上做线性扫描，配合好解 SSA 的 “Resolve” 阶段，可以避免单独的 SSA 解构数据流分析，其实就是 Wimmer 论文那一套思路。

---

dex2oat 实现结构

总体流程图

flowchart TD

  subgraph Liveness[活性分析]
    A[SsaLivenessAnalysis::Analyze<br/>构建 SSA live ranges / live-in 集]
  end

  subgraph LSRA[线性扫描寄存器分配（Linear Scan）]
    B[RegisterAllocatorLinearScan::AllocateRegisters]

    B --> B1[AllocateRegistersInternal<br/>倒序遍历基本块/指令<br/>构建 LiveInterval & safepoints & temp_intervals]
    B1 --> B2[LinearScan<br/>核心线性扫描循环]
    B2 --> B3[TryAllocateFreeReg<br/>尝试找空闲寄存器]
    B3 -->|失败| B4[AllocateBlockedReg<br/>选择牺牲者并 Split / Spill<br/>内部会调用 AllocateSpillSlotFor...]
    B3 -->|成功| B5[激活 current interval<br/>active_ += current]
    B4 --> B5
  end

  subgraph Resolver[RegisterAllocationResolver]
    C[RegisterAllocationResolver::Resolve]

    C --> C1[UpdateSafepointLiveRegisters<br/>标记 safepoint 上 live 的寄存器]
    C --> C2[CalculateMaximumSafepointSpillSize<br/>计算慢路径 spill 需要的大小]
    C --> C3[根据类型重新布置 spill slot<br/>参数/当前方法/catch-phi/普通值]
    C3 --> C4[ConnectSiblings<br/>同一 SSA 值各个 sibling 衔接<br/>补 input/env/safepoint 位置信息]
    C4 --> C5[ConnectSplitSiblings<br/>跨基本块的 split interval<br/>插入并行 move]
    C5 --> C6[Phi 输入修正<br/>InsertParallelMoveAtExitOf]
    C6 --> C7[Resolve temp locations<br/>给 temps 填最终 Location]
  end

  A --> B
  B --> C

---

活性分析：SsaLivenessAnalysis::Analyze

入口是 SsaLivenessAnalysis::Analyze()，作用大致是：

• 给每个指令 / 基本块分配 lifetime position（偶数给指令，奇数给边），方便做 interval 计算；

• 为每个 SSA 值构建 LiveInterval：

  • 起始位置：定义点；
  • 终止位置：最后一次使用；
  • 中间可能有多个 LiveRange + lifetime hole；
• 把 normal use / environment use / safepoint use 等不同用途以 UsePosition / EnvUsePosition 的形式挂到 interval 上；

  • normal use = 指令真的在算这个值（普通输入）；
  • environment use “只在环境里需要、不一定影响寄存器决策”，根据类型、@DeadReferenceSafe、debuggable、OSR 等因素决定要不要真的延长 live range。
  • safepoint use “在某些指令上 这个值依然 live，GC 需要看见它”

• 计算每个基本块的 live_in 集合，用于:

  • catch block / irreducible loop header 强制 spill（实现简单）；
  • 在 Resolver 里为跨基本块的 split siblings 插入 move。

---

线性扫描分配：RegisterAllocatorLinearScan

顶层入口：AllocateRegisters

RegisterAllocatorLinearScan 实现了基类 RegisterAllocator 的接口，主要入口是：

void RegisterAllocatorLinearScan::AllocateRegisters() {
  AllocateRegistersInternal();
  RegisterAllocationResolver(codegen_, liveness_)
      .Resolve(ArrayRef<HInstruction* const>(safepoints_),
               reserved_out_slots_,
               int_spill_slots_.size(),
               long_spill_slots_.size(),
               float_spill_slots_.size(),
               double_spill_slots_.size(),
               catch_phi_spill_slots_,
               ArrayRef<LiveInterval* const>(temp_intervals_));
  ...
}

可以把它看成两步：

1. AllocateRegistersInternal()：构建并分配 LiveInterval；
2. 构造 RegisterAllocationResolver，调用 Resolve(...) 做回填。

1. 构建 LiveInterval：AllocateRegistersInternal + ProcessInstruction

AllocateRegistersInternal() 的工作：

1. 按 线性后序（Linear Post-Order） 遍历基本块；

2. 对每个块：

   • 逆序遍历正常指令（HBackwardInstructionIterator）；
   • 再遍历 phi； 都交给 ProcessInstruction() 处理；

3. 对于 catch block 和 irreducible loop header，在块开头把所有寄存器标记为 fixed & blocked：

   意味着这些 block 的 live-in 值会强制 spill，后续只从栈里读。

ProcessInstruction() 会：

• 读取指令的 LocationSummary：

  • 为 temp 生成临时 interval（MakeTempInterval），加入 temp_intervals_；
  • 对硬编码寄存器（fixed register）调用 BlockRegister，生成 physical_*_register_intervals_；
  • 收集需要 safepoint 的指令，加入 safepoints_；

• 最终把各种 interval 填入

  • unhandled_core_intervals_
  • unhandled_fp_intervals_。

然后：

• 对 core 寄存器：

  • unhandled_ = &unhandled_core_intervals_；
  • inactive_ 预先加入所有 fixed-core interval；
  • 运行一次 LinearScan()。
• 清空 active_/inactive_/handled_。

• 对 FP 寄存器：

  • unhandled_ = &unhandled_fp_intervals_；
  • inactive_ 预先加入 fixed-fp interval；
  • 再运行一次 LinearScan()。

2. 核心算法：LinearScan / TryAllocateFreeReg / AllocateBlockedReg

LinearScan() 的主循环基本就是教科书式实现：

while (!unhandled_->empty()) {
  // (1) 取出 start 最小的 interval
  LiveInterval* current = unhandled_->back();
  unhandled_->pop_back();

  size_t position = current->GetStart();

  // (2) 更新 active_：死亡的丢到 handled，出现 hole 的丢到 inactive
  // (3) 更新 inactive_：死亡的丢到 handled，重新覆盖当前位置的拉回 active_

  bool success = TryAllocateFreeReg(current);
  if (!success) {
    success = AllocateBlockedReg(current);
  }

  if (success) {
    active_.push_back(current);
  } else {
    // 理论上不会失败，这里只在 Debug 下做校验
  }
}

• TryAllocateFreeReg(current)： 利用 active_/inactive_ 计算每个寄存器的 “下次被占用位置”，选择一个 直到最远的 free reg 给当前 interval。

• AllocateBlockedReg(current)：

  • 按寄存器枚举，看各自“最早会被谁用到”；
  • 选择 “最不着急用”的那个寄存器 作为候选；

  • 比较候选上已有 interval 的下次使用位置 vs current 的第一次使用位置：

    • 如果已有 interval 更“冷”：split + spill 这个老 interval；
    • 否则把 current 自己 split + spill。
  • 内部需要调用 AllocateSpillSlotFor(interval) 为 interval 分配一个类型匹配的 spill slot。

AllocateSpillSlotFor() 里会根据 interval->GetType() 和 NumberOfSpillSlotsNeeded() 决定：

• int/ref / bool / short 等 → int_spill_slots_；
• float / double / long → 对应各自的 typed spill vector；
• catch phi 单独放在 catch_phi_spill_slots_ 区域；
• 参数 / 当前方法 / 常量 有各自特殊规则（比如参数用 caller 给定的位置、常量通常不需要 spill）。

此时，所有 interval 已经带上了：

• 是否有寄存器；
• 是否需要 spill；
• parent interval 对应的 spill slot 索引（但还没转成最终的栈偏移）。

---

位置回填 / 修正：RegisterAllocationResolver::Resolve

线性扫描完成后，RegisterAllocatorLinearScan::AllocateRegisters() 会构造一个 RegisterAllocationResolver，调用：

RegisterAllocationResolver(codegen_, liveness_).Resolve(
    safepoints_,
    reserved_out_slots_,
    int_spill_slots_.size(),
    long_spill_slots_.size(),
    float_spill_slots_.size(),
    double_spill_slots_.size(),
    catch_phi_spill_slots_,
    temp_intervals_);

Resolve() 内部可以拆成几个阶段来看：

1. 更新 safepoint / 计算最大 slow-path spill

UpdateSafepointLiveRegisters();
size_t maximum_safepoint_spill_size = CalculateMaximumSafepointSpillSize(safepoints);
codegen_->InitializeCodeGeneration(...);

• UpdateSafepointLiveRegisters()：把所有在 safepoint 上仍在寄存器里的 interval 标记到对应 LocationSummary，后面 GC 根枚举要用。
• CalculateMaximumSafepointSpillSize()：只看 “只在 slow path 调用的 safepoint”，估算慢路径上额外需要 spill 的寄存器数目。
• InitializeCodeGeneration()： 根据 spill slot 个数 + safepoint spill + out slots 等，确定最终 frame 布局和 stack mask。

2. 布置 spill slot & 输出位置（Out）

对每个 SSA 值 instruction：

1. 特殊处理：

   • 参数 (IsParameterValue)：现在知道 frame size 之后，把参数的 stack slot 调整到正确位置（frame 底部），并同步更新 interval 的 spill slot；
   • 当前方法 (IsCurrentMethod)：强制固定在 slot 0；
   • catch phi：把它们排到专用的 catch-phi spill 区域。

2. 对其余 current->HasSpillSlot() 的 interval，根据 类型 做最终布局：

   // [parameter slots]
   // [art method (caller)]
   // [entry spill (core)]
   // [entry spill (float)]
   // [should_deoptimize flag]
   // [catch phi spill slots]
   // [double spill slots]
   // [long spill slots]
   // [float spill slots]
   // [int/ref values]
   // [maximum out values]
   // [art method]


   对应地修改 current->SetSpillSlot(slot * kVRegSize)。

3. 如果指令的 out Location 仍是 Unallocated：

   • 把 interval 的最终位置 current->ToLocation() 写回 LocationSummary::Out；
   • 处理 kSameAsFirstInput 等策略（如果 input 还是 Unallocated，就把 input 也同步成同一个位置）。

到这一步为止，每个 SSA 值的 Out 位置已经变成具体的寄存器 / 栈槽。

3. ConnectSiblings：同一 SSA 值的 siblings 衔接

ConnectSiblings(interval) 负责：

• 如果这个 SSA 值有 spill slot & register：

  • 在定义点后插一个 “spill store” move： 从 register 到 stack slot；

• 对每个 LiveRange 上的 use：

  • 更新其 LocationSummary::InAt(i)，保证 input 的位置是 interval 在该位置的真实位置；
  • 如果期望 location 和真实 location 不一致，插入一条 move（给 ParallelMoveResolver）。
• 对 Env use / safepoint use 同样更新位置 / 设置 stack bit & register bit。
• 若下一段 sibling 紧接当前区间末尾，而且在寄存器中，则在 split 边界插 parallel move： 让值从旧 register 搬到新 register / 栈。

这一步本质上就是：把一个 SSA 值被切成的多个 sibling interval 串联起来，保证所有 use/env/safepoint 都看到同一个逻辑值。

4. ConnectSplitSiblings & Phi 修正（跨基本块）

ConnectSplitSiblings

对所有基本块的 live_in 集，ConnectSplitSiblings(interval, predecessor, block) 会在 CFG 边上连接不同 block 上的 siblings：

• 找 from 块末尾位置的 sibling 与 to 块开头位置的 sibling；
• 如果两个 sibling 不同，并且目标 sibling 在寄存器里，就在边上插 parallel move；
• 对 irreducible loop / entry-block 常量 / current method 有一些特例：某些情况下可以依赖“在 loop 内重新 materialize”而不插 move。

Phi 输入修正

对每个 block 的 phi，遍历其前驱 predecessor：

• 在 predecessor 的出口插 InsertParallelMoveAtExitOf：

  • source：前驱里对应 input 的 interval 在该边末尾的 location；
  • destination：phi 自身 interval 的 location。

这样做的结果是：所有 phi 的输入值都被显式搬进 phi 的最终位置，完成 SSA 解构的一大步骤。

5. Resolve temp locations：填充临时寄存器/栈槽

最后，对于 temp_intervals_：

• 根据临时值的类型（目前主要是 kInt32 / kFloat64）：

  • 为 temp 设置具体的 Location::RegisterLocation / Location::FpuRegisterLocation / FpuRegisterPairLocation；

• 高位 interval（high interval）由 low interval 统一处理，跳过。

至此，每条指令的 LocationSummary::In/Out/Temp 都完全具体化了，后续各架构的 CodeGenerator* 就只需要按照 Location 指示的寄存器/栈槽去发机器码，如果需要搬运，就交给 ParallelMoveResolver 生成 mov/swap 序列。
