ClusterTag 把标签碰撞变成小概率事件。

TL;DR

  • 问题：HWASan / MTE 这类标签化内存检测因标签位数受限（常见 8 / 6 / 4 bit）天然存在标签碰撞 → 随机漏报（PN）。单次理论命中率 (2^TS − 1) / 2^TS，TBI 8b / LAM 6b / MTE 4b 约 99.61% / 98.44% / 93.75%。
  • 思路：把堆按 Region – Pool – Cluster 分层（BiBOP 风格）并在层间做低密度随机化；每个 Cluster 内唯一标签化（8-bit 标签空间最多 256 值），重用时环形位移换签，同时拉大空间与时间的碰撞距离。
  • 关键性质：最小空间碰撞距离从 HWASan 的 1 × chunk 提升到 256 × chunk；空间平均距离约 256 · d；不可预测性（熵）随 d 提升并超过 HWASan。
  • 效果：Juliet 7182 用例 × 500 轮，ClusterTag 稳定命中 5672；在这些能命中的用例里，HWASan 仍出现 1096 次概率性漏报（PN）。以 PHP CVE-2018-14883 的 594 个 PoC 为样本，其非法指针的影响范围 −2095..+1791 字节，低于 ClusterTag 的最小空间距离覆盖半径（例如 32B 对象可达 ±8192B），说明 ClusterTag 对跨对象非连续越界更有把握。
  • 开销：Tag Checking 是主要来源（对总开销的贡献占比常 >100%），Tag Assignment 极低（通常 0.2–1.3%）。PTE 体量评测均值：ClusterTag ≈ 9.35 MB vs HWASan ≈ 6.77 MB，差值约 2.6 MB；设计上单个 1 GB Pool 的寻址级约需 ~2 MB 页表（作为上界直觉）。

背景

为什么会“抖”？
标签化 Sanitizer（HWASan / MTE 等）把指针与内存块都“着色”：访问时比对指针标签 vs 影子标签，不等即报错。受限的高位标签空间带来不可避免的碰撞概率：越界或复用若刚好落到同签对象，就会偶发放过（PN）。ClusterTag 的核心是在分配器层把同签对象在空间上拉远、时间上拉久，把“偶发”尽量变成“稳定命中或稳定不命中”。

标签分配策略

不同策略在三项指标上的取舍：最小碰撞距离、平均碰撞距离、不可预测性（熵）；都分空间 / 时间两维。文中默认 HWASan 取 TS=8，其余 TS=4。

Strategy Research Minimum (Space / Time) Average (Space / Time) Unpred. (Space / Time)
Random HWASan 1 / 1 2^TS / 2^TS 9.44 / 9.44
Random Ptmalloc header / 1 2^TS / 2^TS 5.40 / 5.40
Staggered Scudo 2 / 2 2^TS / 2^(TS−1) 4.35 / 4.35
Fixed PartitionAlloc 1 / 2^TS 2^TS / 2^TS 5.40 / 0
Fixed StickyTags 2^TS / 1 2^TS / 1 0 / 0
  • 随机（HWASan / Ptmalloc）：不可预测性高，但最小空间 / 时间距离仅 1，相邻越界或“刚释放即复用”更易撞同签；Ptmalloc 的块头固定 tag 0 能确定性抓住邻接越界。
  • 交错（Scudo）：把可用标签分为奇/偶两组，相邻块必不同签（最小 2），但时间维平均降到 2^(TS−1)，熵也更低。
  • 固定（PartitionAlloc / StickyTags）：把某一维的“最小 / 平均”拉满到 2^TS，代价是那一维熵为 0（完全可预测）。

ClusterTag 的目标是三指标更均衡：三层随机化 + 簇内唯一 + 环移换签，同时做大最小与平均距离，并保持足够不可预测性。

ClusterTag 总览

定位：作为独立堆分配器链接到程序，与 HWASan / MTE 的检查机制协同；体系分为簇间内存管理与簇内标签分配两块。
术语对齐：运行时流程采用分配 事件触发（Event-triggered）与回收 时间触发（Time-triggered）两条路径。

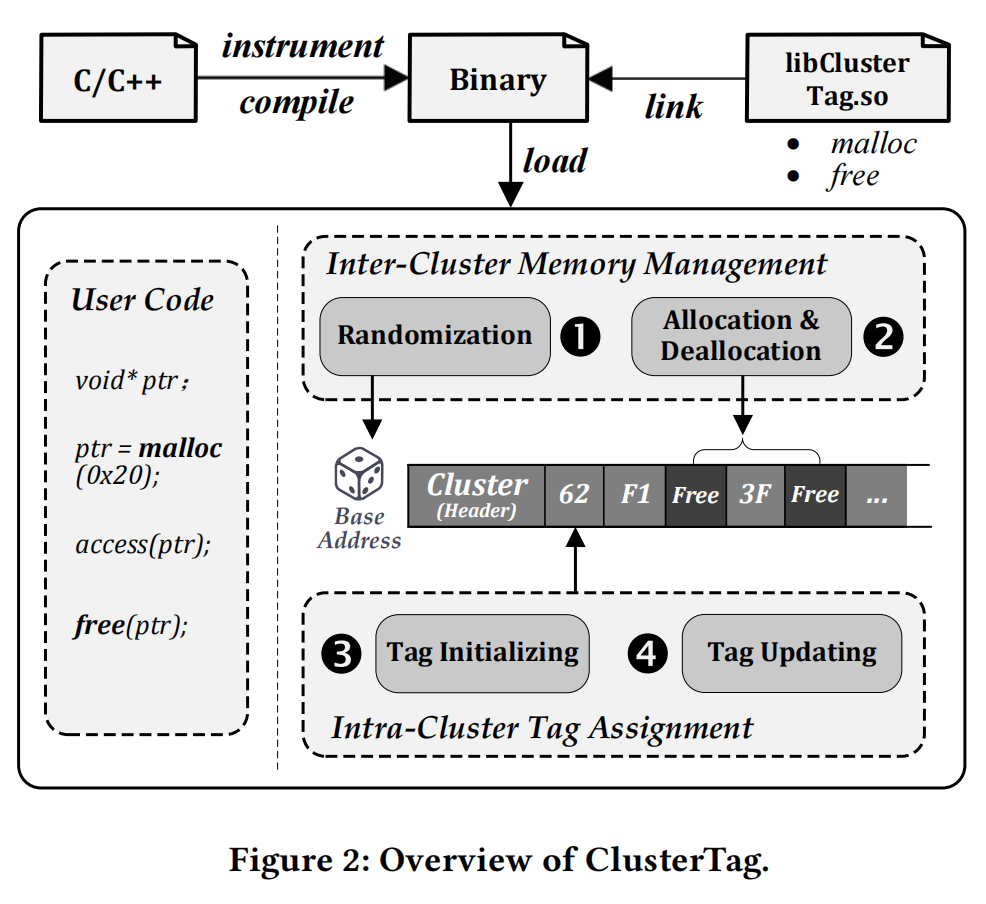

Overview

在簇内：初始化时为每个 chunk 赋唯一标签；重用时采用 Circular-Shift 把“预留标签 + 已释放块旧标签”组成环并右移一格，更换将被重新启用的块标签，无需保存历史。

设计细节

1) Inter-Cluster：Region – Pool – Cluster

  • BiBOP 分区：同尺寸对象位于连续的 1 TB Region；每个 Region 内划分1 GB Pool，既限制随机化范围、也降低页表放大。
  • Cluster：每簇容量 256 × chunk，与 8-bit 标签空间匹配，并严格页对齐；元数据集中于 ClusterInfo（固定 tag 0），避免相邻越界破坏对象头。
  • 随机化密度 d：限制每个 Pool 内启用的簇数量（常用 d=5），Pool 饱和则在 Region 内随机创建新 Pool，在全局制造“空洞”，兼顾随机性与 PTE 成本。
  • PTE：设计上单个 1 GB Pool 的寻址级约需 ~2 MB 页表；实际评测为整进程均值：ClusterTag ~9.35 MB，HWASan ~6.77 MB，差值约 2.6 MB。

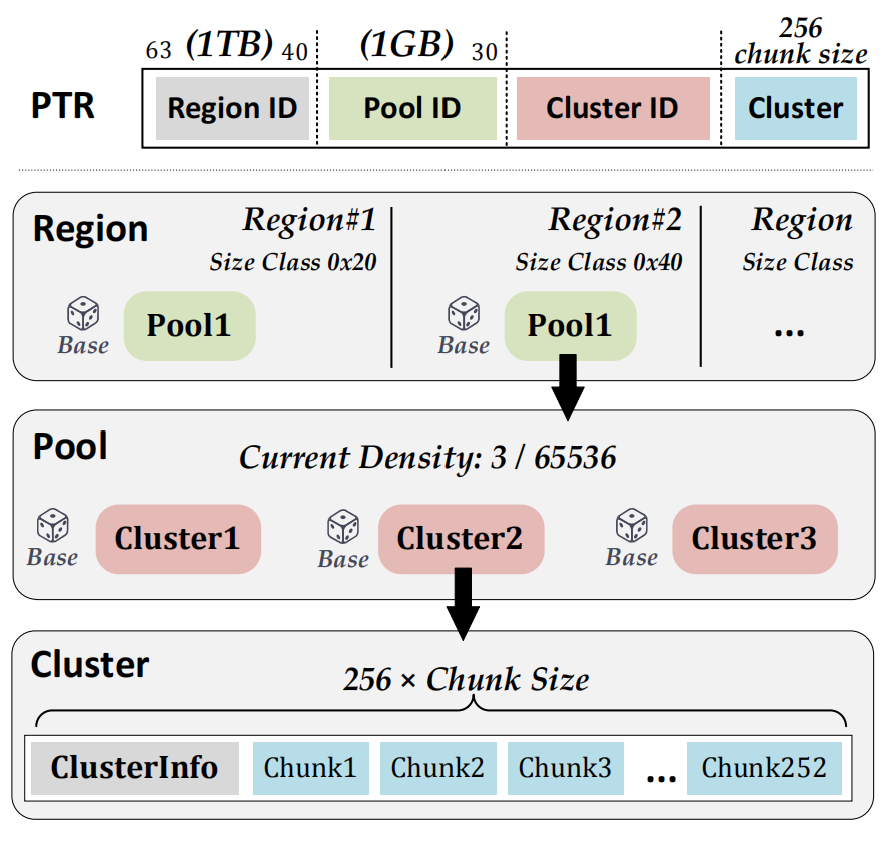

Three-layer-Heap-Randomization

小结：局部保持对齐与局部性，全局引入可调稀疏度随机化，从而放大跨簇的最小空间距离并控制 PTE 成本。

2) 运行时分配 与 回收

  • 分配（Event-triggered）：
    小对象（< 64 KB）优先从缓存数组复用释放块；若缓存不足，随机选择空闲簇补货，仍不足则向内核申请新簇（相邻簇至少相隔 256 × chunk_size）。大对象（≥ 64 KB）直接使用 mmap。

  • 回收（Time-triggered）：
    free 仅标记释放；由周期扫描负责真实返还：整簇可回收则整簇 munmap；形成连续空页时按阈值返还；这一策略既缩短簇寿命、拉大时间维最小碰撞距离，也避免与内核过度频繁交互。

sequenceDiagram
  participant Cache as Cache 数组
  participant List as Cluster 链表
  participant OS as Kernel
  rect rgb(245,245,245)
    Cache->>List: 耗尽  随机挑空闲簇补货
    alt 不足
      List->>OS: 申请新簇  与邻簇间距不小于 256 x chunk
    end
  end
  Note over List,OS: 周期扫描
  List->>OS: 整簇释放 与 碎片页释放

3) Intra-Cluster：唯一着色 + 环形位移

  • 首次赋签：在 8-bit 标签空间中预留一组标签值（实验常用 16 个）不分配给任何 chunk，其余值用于簇内唯一着色，消灭簇内空间碰撞。
  • 重用换签：把“预留标签 + 已释放块旧标签”组成标签环，每次右移一格赋给将被重新启用的块；这保证了同一时刻簇内标签仍两两不同，并拉大同地址同标签的最小时间间隔。

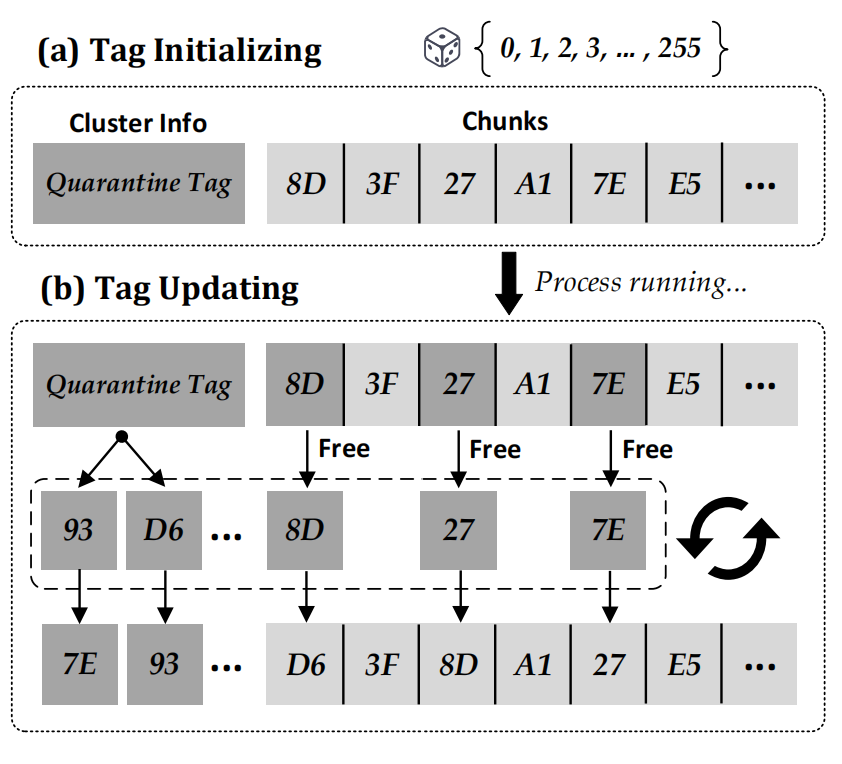

TagAssignment

时间维指标：最小时间距离保底 16（由预留 16 标签保证），实测最小约 19；25 分位数 ClusterTag 明显更大（265 vs 157），平均值 HWASan ≈ 543.76、ClusterTag ≈ 510.21（分布更不易近期撞回旧签，但均值略低）。

“碰撞距离”的三指标

  • Objective 1 最小距离：避免相邻同签、避免刚释放即复用回原签 → 最大化 min(D_S) / min(D_T)。
  • Objective 2 平均距离：做大同签对象的空间 / 时间平均间隔 → 最大化 avg(D)。
  • Objective 3 不可预测性：让 D_S / D_T 的分布具有足够熵，使攻击者难以预测同签对象。

空间维（跨对象）

  • 最小距离：跨簇至少 256 × chunk。
  • 平均距离：建模为 Distance = 256 · D + (Z2 − Z1)，其中 D ~ 几何分布 G(1/d)，Z1, Z2 ~ U{0..255}，因此 E[Distance] ≈ 256 · d。
  • 不可预测性：随 d 增大，空间熵可达 12.33 / 13.41 / 14.45 bit（d=5 / 10 / 20），超过 HWASan 的 ~9.44 bit。

时间维（重用）

  • 最小距离：HWASan = 1；ClusterTag 由预留标签与环移保证保底 16（实测最小约 19）。
  • 分布特征：随机策略偏斜、环移策略多峰；25 分位数 265 vs 157；均值 HWASan ≈ 543.76、ClusterTag ≈ 510.21。

为什么能显著减少 PN？

  • 空间：三层低密度随机化 + 簇间最小间距 ≥ 256 × chunk，让多数 OOB 很难跨对象刚好撞到同签。
  • 时间：簇级随机复用 + 缩短簇寿命 + 环移换签，让“旧签回到旧址”的窗口更窄更晚。

与 HWASan / MTE 的关系

  • ClusterTag 是分配器层增强，可直接替换 HWASan 的 runtime 分配器，与其插桩协同；原型以 8-bit 为例，但方法对 MTE / LAM 这类更短位宽同样适用（论文提出了面向 4-bit 的组级隔离思路）。

实验概览

  • 性能 / 内存：总体与 HWASan 相近；密度降低使碰撞概率下降，开销保持稳定。
  • PTE 体量（整进程均值）：ClusterTag ~9.35 MB vs HWASan ~6.77 MB，差值 ~2.6 MB。

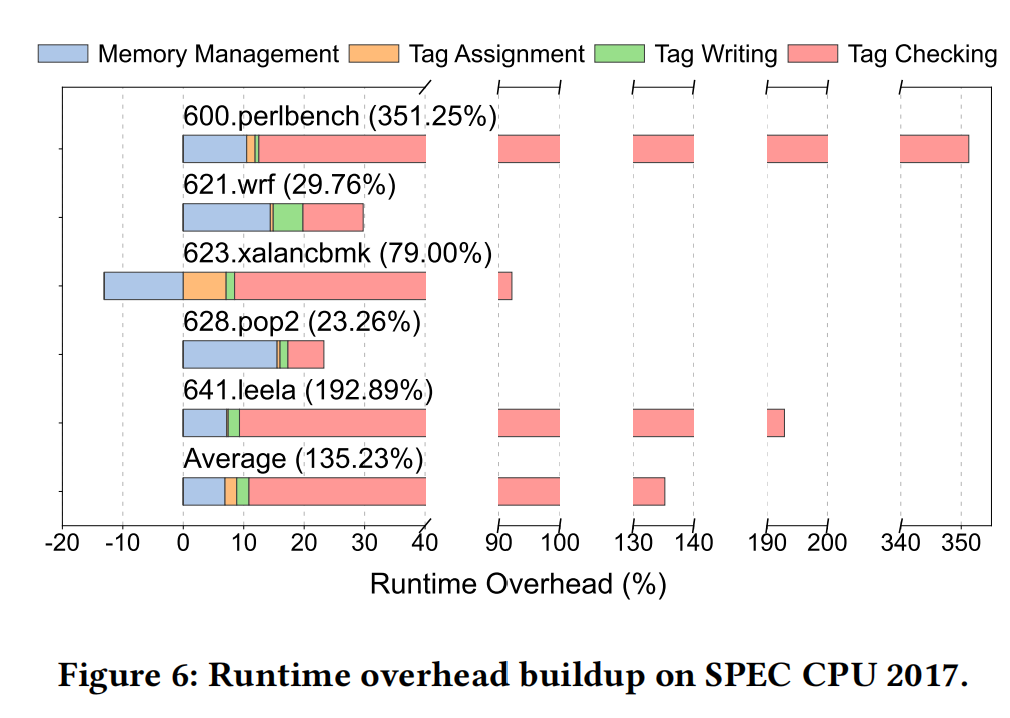

RuntimeOverhead

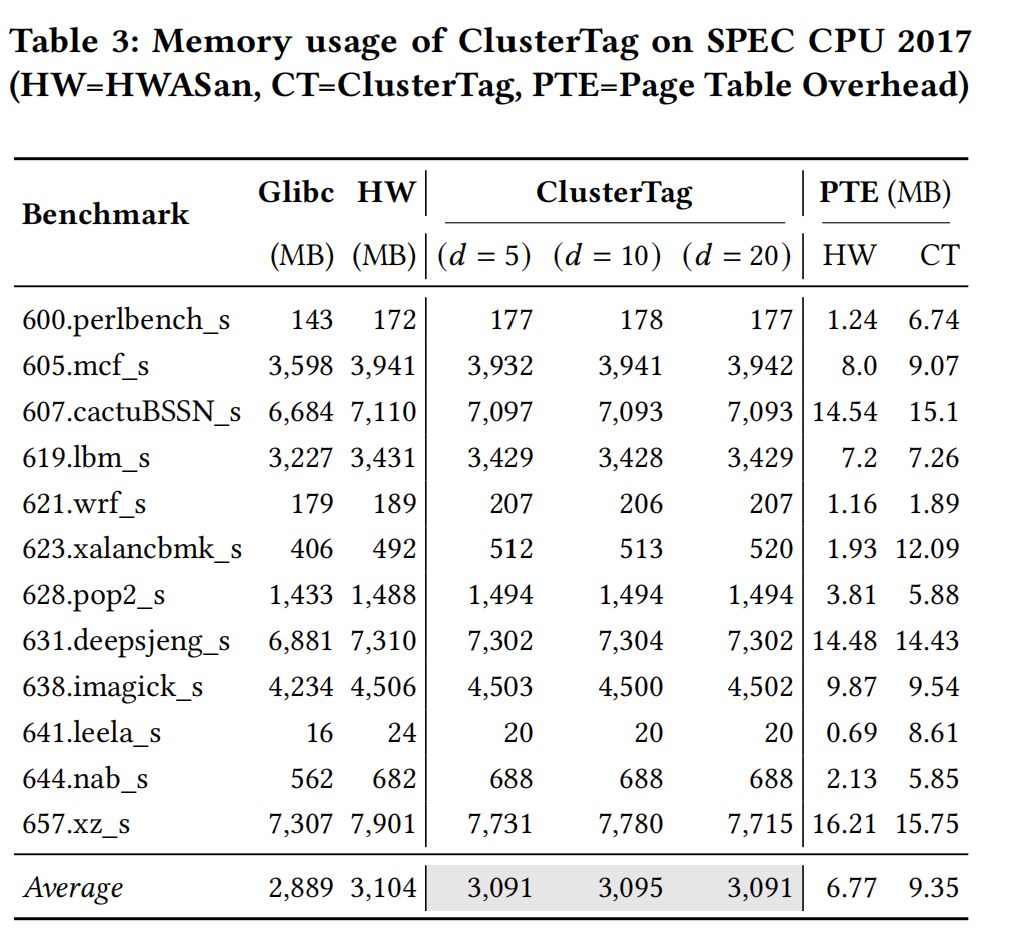

MemoryUsage

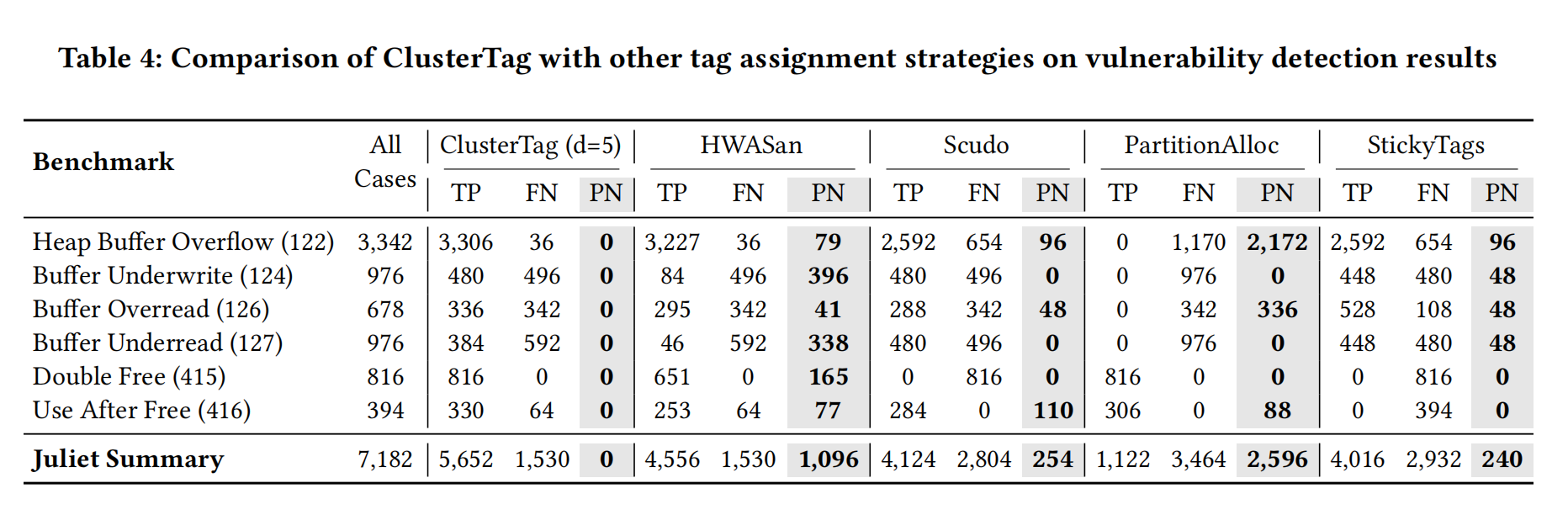

Juliet

限制与未覆盖

  • 栈对象、某些库函数路径与字段级越界仍可能形成盲点（取决于底层 Sanitizer 的覆盖）。
  • 攻击者可尝试探测标签与喷堆，但需未知随机种子；ClusterTag 通过随机复用 + 缩短簇寿命降低实时利用窗口。

小结

ClusterTag 把“标签位数受限”这个概率学问题，转化为分配器布局与重用策略的工程优化： 把同签对象在空间上拉远、在时间上拉久 → 显著降低 PN；在 Juliet / Magma 等基准中补足了 HWASan 的概率盲点，且在内存与页表开销上处于可控区间。

参考

  • Beyond Tag Collision: Cluster-based Memory Management for Tag-based Sanitizers, Mengfei Xie et al., CCS’25
